Применение проходных печей для пайки теплообменников: испарители и конденсаторы холодильников, кондиционеров и водонагревателей

Xi’an Aojie Thermal Equipment Co., Ltd. · Сиань, Китай

Современная бытовая техника — холодильники, морозильные камеры, кондиционеры, тепловые насосы и водонагреватели — немыслима без компактных и надёжных теплообменников. Сердцем их производства является высокотемпературная печная пайка: процесс, при котором расплавленный припой под действием капиллярных сил заполняет стыки между трубками и рёбрами, образуя после кристаллизации прочное и герметичное соединение.

Именно от качества пайки зависят эксплуатационные характеристики конечного изделия: теплопередача, стойкость к давлению хладагента, вибрационная прочность и срок службы техники. Поэтому ведущие производители бытовой техники во всём мире строят свои теплообменные производства на базе промышленных проходных печей для пайки в защитной атмосфере.

Почему именно печная пайка?

Теплообменник бытового кондиционера или холодильника содержит десятки и даже сотни соединений «трубка — пластина — коллектор». Паять каждое из них вручную газовой горелкой невозможно ни по качеству, ни по производительности. Печная пайка решает задачу комплексно:

• Одновременная пайка всего узла. Сотни стыков соединяются за один проход через печь — без разбивки на операции.
• Равномерный нагрев. Всё изделие прогревается одинаково, что исключает локальный перегрев тонких стенок трубок и деформацию пакета пластин.
• Отсутствие флюсовых остатков. Пайка в защитной атмосфере (азот, эндогаз) не требует флюса, а значит — не остаётся очагов коррозии внутри контура хладагента.
• Воспроизводимость. Программируемый температурно-временной профиль гарантирует идентичное качество каждой партии.
• Производительность. Конвейерная (проходная) конструкция печи позволяет встроить пайку в непрерывный поточный процесс производства.

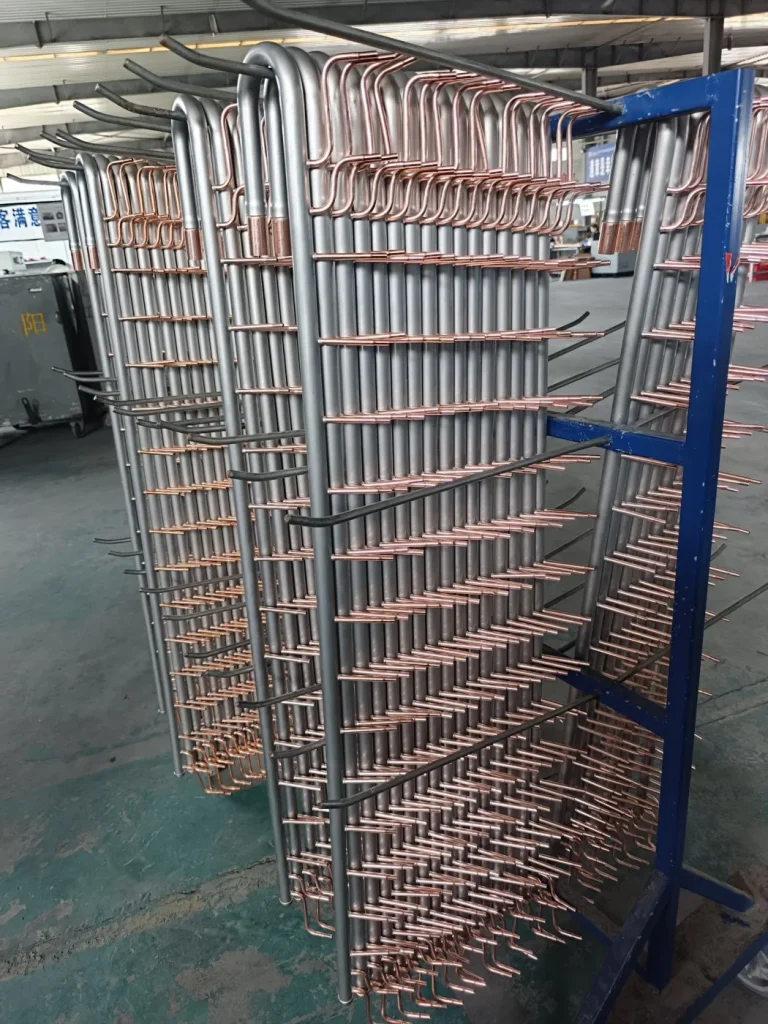

Рис. 1. Медно-алюминиевые теплообменники — испарители и конденсаторы для бытовой техники — на технологических стеллажах перед подачей в зону пайки.

Типовые задачи в производстве бытовых теплообменников

• Холодильники и морозильники: пайка конденсаторов, испарителей, осушительных фильтров и соединительных капиллярных трубок в едином медно-алюминиевом узле.
• Кондиционеры и сплит-системы: теплообменники с оребрёнными U-образными трубками, пайка ламелей, коллекторов и распределителей хладагента.
• Водонагреватели и тепловые насосы: герметичные соединения, работающие под давлением воды и хладагента, включая контакты медь — латунь — сталь.
• Компрессорные узлы: напайка присоединительных патрубков и демпферных трубок вибронагруженных линий хладагента.

Технология: как устроена проходная печь для пайки

Основой современного теплообменного производства является туннельная (проходная) сетчато-конвейерная печь. Изделие устанавливается на сетчатый конвейер и последовательно проходит температурные зоны печи:

1. Зона подготовки и предварительного нагрева — равномерный прогрев узла, удаление влаги и остатков технологических смазок.
2. Зона активного нагрева — подъём температуры до рабочего значения (для медных припоев семейства Cu–P — 700–850 °C, для алюминиевых припоев Al–Si — около 570–610 °C).
3. Зона выдержки (пайки) — припой полностью плавится, растекается и заполняет все капиллярные зазоры; припои на основе меди с фосфором самофлюсуются на меди, что упрощает процесс.
4. Зона управляемого охлаждения — охлаждение в защитной атмосфере, исключающее окисление швов и формирование хрупких структур.

Рабочее пространство печи непрерывно продувается защитным газом, что обеспечивает чистую, блестящую поверхность паяных соединений без последующей промывки.

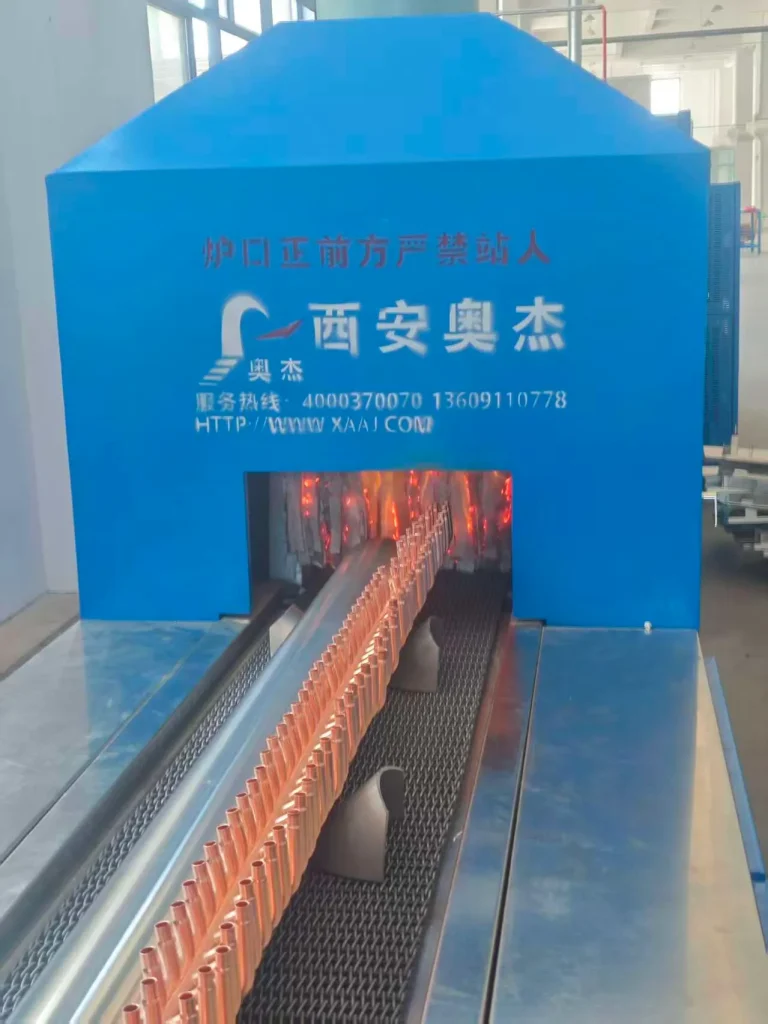

Рис. 2. Проходная конвейерная печь для высокотемпературной пайки производства Xi’an Aojie (Сиань Аоцзе): теплообменник входит в нагретую зону на сетчатом конвейере.

Качество паяного теплообменника определяется не только припоем, но и стабильностью температурного профиля по всей длине печи. Отклонение в несколько градусов на конвейере оборачивается непропаями или растеканием припоя — и, в конечном счёте, утечкой хладагента у конечного потребителя.

Ключевые требования к печам для бытовой промышленности

Решения Xi’an Aojie для производителей бытовой техники

Компания Xi’an Aojie (Сиань Аоцзе) проектирует и изготавливает промышленные проходные печи для высокотемпературной пайки, ориентированные на серийное производство теплообменников для холодильной и климатической техники. Оборудование отличают:

• многозонные системы нагрева с независимым регулированием каждой зоны;
• надёжный сетчатый конвейер для непрерывной транспортировки изделий;
• система подачи и контроля защитной атмосферы;
• программируемое управление с хранением технологических рецептов;
• промышленное исполнение, рассчитанное на круглосуточную эксплуатацию в цеховых условиях;
• техническая поддержка и сервисное сопровождение оборудования.

Рис. 3. Линия пайки Xi’an Aojie, вид сбоку: готовый теплообменник выходит из печи по сетчатому конвейеру после зоны управляемого охлаждения.

Экономический эффект для производителя

Переход от ручной пайки к печной на современных проходных печах даёт предприятию бытовой промышленности:

• сокращение доли брака по негерметичности в разы — за счёт воспроизводимого температурного профиля;
• рост производительности участка без пропорционального увеличения персонала;
• отказ от флюсов и операции промывки — экономия на материалах и сточных водах;
• возможность сертификации продукции по международным требованиям к герметичности и ресурсу;
• снижение энергозатрат на единицу продукции благодаря современной теплоизоляции печи.

Заключение

Высокотемпературная печная пайка — это технология, на которой держится всё современное производство теплообменников для бытовой техники. От стабильности температурного профиля печи напрямую зависит, проработает ли кондиционер или холодильник у потребителя десять и более лет без утечки хладагента. Проходные конвейерные печи, подобные установкам Xi’an Aojie, превращают пайку из «ремесла» в точный, управляемый и экономически эффективный промышленный процесс — и именно поэтому они становятся стандартом для предприятий, выпускающих конкурентоспособную бытовую технику.
