Печи пайки алюминия: назначение, принцип работы, конструктивные особенности и критерии выбора оборудования

Алюминиевые теплообменники стали базовым конструктивным элементом современного автомобиля, климатической и холодильной техники, а также промышленной энергетики. Снижение массы, рост тепловой эффективности и увеличение серийности выпуска требуют технологии, которая одновременно обеспечивает герметичность соединений, прочность конструкции и высокую производительность. Именно такой технологией является высокотемпературная пайка алюминия в контролируемой атмосфере (CAB, Controlled Atmosphere Brazing), а основным средством её промышленной реализации — непрерывные печи пайки алюминия.

В настоящей статье рассмотрены назначение и физические основы процесса, конструктивные особенности оборудования, его технологические преимущества, области применения, а также практические критерии выбора печи под конкретное производство.

1. Назначение алюминиевых печей пайки

Печи пайки алюминия — это промышленное оборудование непрерывного действия, предназначенное для неразъёмного соединения деталей и узлов из алюминиевых сплавов методом пайки. В отличие от сварки, пайка не требует расплавления основного металла: соединение формируется расплавленным припоем при температуре ниже температуры плавления сердцевинного сплава, что позволяет получать протяжённые герметичные швы на тонкостенных деталях сложной геометрии.

Основные задачи, которые решает такое оборудование:

• Формирование герметичных и прочных паяных соединений в теплообменниках и гидравлических узлах, работающих под давлением.
• Обеспечение стабильного и повторяемого температурного профиля при массовом выпуске изделий.
• Объединение стадий подготовки поверхности, нанесения флюса, сушки, нагрева, пайки и охлаждения в единый непрерывный технологический цикл.
• Минимизация ручных операций и снижение влияния человеческого фактора на качество паяного шва.

Типовая номенклатура изделий, для которых применяются печи пайки алюминия: автомобильные радиаторы, конденсаторы и испарители систем кондиционирования, охладители наддувочного воздуха (интеркулеры), маслоохладители, радиаторы отопителя салона, охладители системы рециркуляции отработавших газов (EGR), а также охлаждающие пластины тяговых аккумуляторов и силовой электроники.

2. Принцип работы: пайка в контролируемой атмосфере

2.1. Физическая основа процесса

В алюминиевой пайке припой, как правило, не вводится в виде отдельного прутка или проволоки. Его роль выполняет специальный плакирующий слой системы Al–Si (например, сплавы 4045 или 4343), нанесённый при прокатке на поверхность сердцевинного сплава (3003, 3005, 6061 и др.). При нагреве выше температуры эвтектики системы Al–Si (577 °C) плакирующий слой расплавляется, под действием капиллярных сил заполняет зазоры соединения и после охлаждения образует плотную галтель — паяный шов с плавным переходом к основному металлу.

Ключевое отличие алюминия от стали и меди — исключительно стойкая оксидная плёнка Al₂O₃, которая образуется на поверхности мгновенно и плавится при температуре около 2050 °C, то есть значительно выше температуры пайки. Разрушить её только нагревом невозможно, поэтому в технологии обязательно предусматривается химическое или физическое удаление оксидного слоя непосредственно в процессе.

2.2. Два технологических подхода

• Пайка с флюсом — на поверхность изделия наносится водная суспензия флюса на основе фтороалюминатов калия (KAlF₄ / K₃AlF₆, класс «Nocolok»). Флюс растворяет оксидную плёнку и удерживает её продукты в шламе. Процесс выполняется в атмосфере азота высокой чистоты: содержание кислорода, как правило, не превышает 100 ppm, а точка росы поддерживается ниже −40 °C. Это основной вариант для крупносерийного производства теплообменников.
• Пайка без флюса — применяется в печах с особо чистой азотной атмосферой или в вакуумных установках и требует специальных припоев и плакировок. Используется там, где предъявляются повышенные требования к чистоте внутренних каналов и недопустимы флюсовые остатки.

Отдельное технологическое ограничение связано с магнием: при нагреве он взаимодействует с флюсом и снижает его активность, поэтому содержание магния в сплавах, предназначенных для флюсовой CAB-пайки, как правило, ограничивают на уровне не более 0,5 %.

2.3. Технологическая последовательность в непрерывной линии

1. Загрузка изделий на конвейер линии.
2. Обезжиривание и выжигание (деоилирование) — удаление технологических смазок и органических загрязнений в вытяжной зоне при температуре порядка 350–450 °C.
3. Нанесение флюса — методом окунания, распыления или полива (для флюсовой технологии).
4. Сушка — испарение воды из флюсового покрытия в печи сушки при температуре порядка 150–250 °C.
5. Предварительный нагрев — плавный подъём температуры для равномерного прогрева всей сборки.
6. Пайка — выдержка при температуре выше температуры эвтектики Al–Si, как правило в диапазоне примерно 590–610 °C, с поддержанием равномерности по сечению рабочей камеры.
7. Регулируемое охлаждение — кристаллизация паяных швов и снижение температуры изделия; применяются зоны воздушного охлаждения, а при необходимости — интенсивного охлаждения с регулируемым градиентом.

Конкретные значения температур, скоростей конвейера и состава атмосферы подбираются индивидуально под изделие, сплав, тип припоя и требуемую производительность, поэтому приведённые диапазоны следует рассматривать как ориентировочные.

3. Конструктивные особенности оборудования

3.1. Общая компоновка линии

Печь пайки алюминия проектируется как тоннельная установка непрерывного действия. Изделия последовательно проходят через секции подготовки, нагрева, пайки и охлаждения, перемещаясь по конвейеру — как правило, сетчатому, из жаропрочной стали; для массивных изделий применяются также цепные и рольганговые системы. Вокруг печи предусматриваются обслуживающие площадки с лестницами и ограждениями, системы вытяжки технологических газов, шкафы управления и зоны выгрузки готовой продукции.

Рис. 1. Общий вид непрерывной линии пайки алюминия: тоннельная печь с системой вытяжки, обслуживающей площадкой с ограждениями и рольгангом выгрузки готовых теплообменников.

3.2. Корпус, муфель и теплоизоляция

Основой конструкции служит сварной каркас из профильной стали с панелями обшивки. Рабочее пространство отделено от нагревателей и атмосферы цеха муфелем — ключевым элементом, от которого в значительной степени зависят герметичность, ресурс и энергопотребление печи. Муфель изготавливается из жаропрочной нержавеющей стали; для компенсации температурного расширения его стенкам придают гофрированный профиль, предотвращающий коробление и образование трещин при циклическом нагреве.

Теплоизоляция выполняется многослойной — из огнеупорных плит и волокнистых материалов, что обеспечивает низкие потери тепла, стабильность температурного профиля и допустимую температуру наружных панелей. В корпусе предусматриваются технологические дверцы и лазы для обслуживания, смотровые окна, а также система отвода технологических газов и продуктов выжигания смазок.

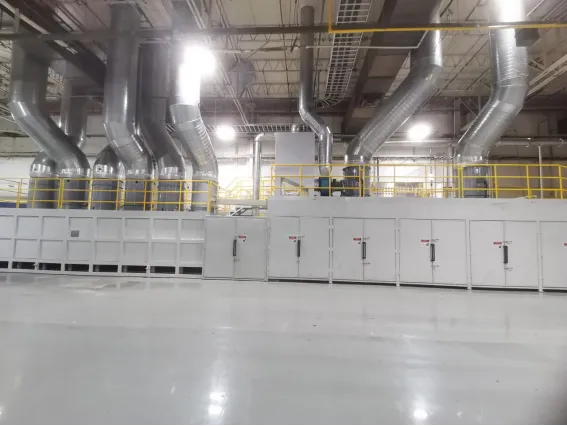

Рис. 2. Секции печи пайки алюминия: корпус с технологическими дверцами, сводовые вентиляторы и развитая система отвода технологических газов, площадка обслуживания с ограждениями.

3.3. Система нагрева, подача атмосферы и газовое оборудование

Нагрев может быть электрическим (спиральные нагревательные элементы, карбидокремниевые стержни, радиационные трубы) или газовым (горелки с радиационными трубами). Выбор определяется стоимостью и доступностью энергоносителей, требуемой точностью поддержания температуры и принятой на предприятии практикой. В любом случае рабочее пространство разделяется на несколько независимо регулируемых температурных зон — именно это обеспечивает воспроизводимость заданного температурного профиля.

Система подачи азота включает коллекторы, расходомеры, регулирующую арматуру, а также шлюзы и газовые завесы на входе и выходе печи, препятствующие подсосу воздуха. Параметры атмосферы контролируются по содержанию кислорода и точке росы; комплектация системы безопасности включает защитные ограждения, отсечную арматуру и технологические блокировки.

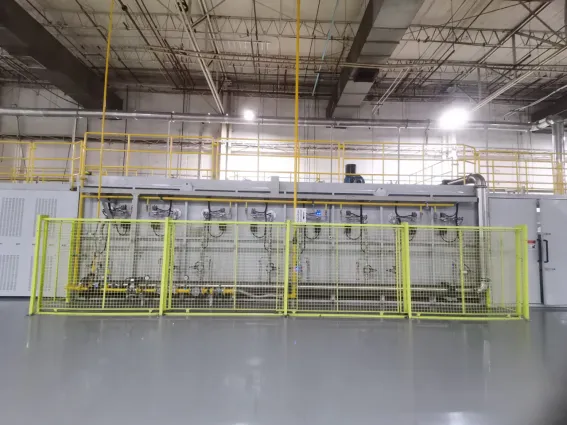

Рис. 3. Газовое и атмосферное оборудование линии пайки: коллекторы, расходомеры и запорная арматура с подводящими трубопроводами, размещённые за защитным ограждением.

3.4. Система управления и контроля процесса

Управление современной печью пайки строится на программируемых ПИД-регуляторах по каждой температурной зоне либо на единой АСУ ТП на базе программируемого логического контроллера с панелью оператора. В памяти системы хранится библиотека «рецептов» — технологических программ для разных типов изделий, что позволяет быстро переналаживать линию без ручной перенастройки каждой зоны.

Оператор видит на мнемосхеме всю линию целиком: температурные зоны с заданными (SP) и фактическими (PV) значениями, состояние приводов и вентиляторов, этапы процесса — обезжиривание, нанесение флюса, сушка, предварительный нагрев, пайка и охлаждение. Протоколирование и архивирование параметров обеспечивают прослеживаемость, что критически важно для поставок в автомобильную промышленность.

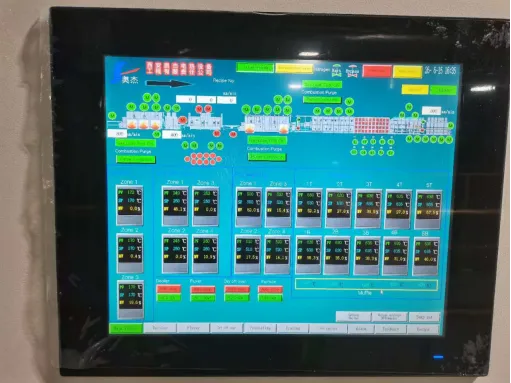

Рис. 4. Панель оператора линии пайки алюминия: мнемосхема процесса с отображением температурных зон, заданных и фактических значений параметров и этапов технологического цикла.

4. Технологические преимущества
   • Герметичность и прочность: паяный шов обладает высокой плотностью и выдерживает длительные циклические нагрузки, вибрацию и внутреннее давление, что критически важно для теплообменников систем охлаждения и кондиционирования.
   • Малые деформации: пайка не требует расплавления основного металла, поэтому соединения характеризуются минимальными термическими деформациями и сохраняют проектную геометрию тонкостенных трубок и пластин.
   • Одновременное соединение множества точек: конструкция узла может содержать десятки соединений, которые формируются одновременно за один проход через печь, без последовательной сварки каждого стыка.
   • Высокая производительность: непрерывное перемещение изделий с заданной скоростью конвейера обеспечивает стабильный такт выпуска, высокую сменную производительность и низкую долю ручных операций.
   • Чистота поверхности и каналов: при использовании флюсовых технологий поверхность изделий после пайки не требует трудоёмкой механической зачистки, а при бесфлюсовой пайке внутренние каналы остаются полностью чистыми.
   • Энергоэффективность: секции предварительного нагрева и охлаждения позволяют повторно использовать тепло, что снижает удельное энергопотребление линии.
   • Повторяемость и управляемость: заданный температурный профиль воспроизводится от партии к партии, а регистрация параметров обеспечивает прослеживаемость продукции.

5. Области применения

• Автомобильная промышленность: радиаторы, конденсаторы и испарители систем кондиционирования, охладители наддувочного воздуха, маслоохладители, радиаторы отопителя салона, охладители EGR, охлаждающие пластины тяговых аккумуляторов и силовой электроники.
• Климатическая и холодильная техника: теплообменники бытовых и коммерческих кондиционеров, чиллеров, тепловых насосов и холодильного оборудования.
• Промышленная энергетика и машиностроение: масло- и воздухоохладители компрессоров, теплообменники сушильного, металлургического и энергетического оборудования.
• Электроника и транспорт: жидкостные системы охлаждения силовой электроники, теплообменники транспортных и стационарных энергоустановок.

6. Ключевые критерии выбора оборудования

Выбор печи пайки алюминия нельзя сводить к сравнению максимальной температуры или длины установки. Корректное техническое решение определяется совокупностью параметров изделия, технологии и условий площадки.

Для подготовки технического предложения заказчику рекомендуется заранее подготовить: чертежи и фотографии изделия, габариты и массу одной детали, сведения о сплаве и типе плакировки, требуемую производительность, действующий или планируемый технологический процесс, требования к герметичности и качеству шва, а также доступную площадь цеха и параметры энергоносителей.

7. Компания 奥杰公司: оборудование и техническая поддержка

Компания 奥杰公司 (полное наименование — 西安奥杰超钎制造科技股份有限公司, Xi’an Aojie) специализируется на проектировании и производстве промышленных печей и линий пайки, включая установки обезжиривания, флюсования, сушки, пайки и охлаждения. Оборудование компании применяется в производстве автомобильных теплообменников, компонентов климатической техники и промышленных теплообменных аппаратов.

Оборудование проектируется под конкретное изделие заказчика: конфигурация рабочей камеры, число температурных зон, система подачи защитной атмосферы, система охлаждения и уровень автоматизации определяются по чертежам, материалу и требуемой программе выпуска. Компания также оказывает технологическую поддержку на этапах пусконаладки и освоения производства, включая отработку температурного профиля.

Примечание. Приведённые в статье технологические диапазоны носят ориентировочный характер и уточняются для каждого конкретного изделия и производства.
