Высокотемпературные печи пайки: назначение, принцип работы, конструктивные особенности, преимущества и решения компании Xi’an Aojie

В современном машиностроении, приборостроении, автомобильной и аэрокосмической промышленности постоянно возрастают требования к прочности, вибростойкости, герметичности и термостойкости неразъёмных соединений. При изготовлении прецизионных узлов сложной геометрической формы, тонкостенных теплообменных аппаратов, гидравлических фитингов и топливных коллекторов традиционная электродуговая сварка часто сталкивается с технологическими барьерами: неизбежным короблением деталей, перегревом околошовной зоны, выгоранием легирующих элементов и труднодоступностью внутренних стыков.

Для крупносерийного производства наиболее совершенным, надежным и экономически оправданным решением стала высокотемпературная пайка в непрерывных конвейерных печах с сетчатой лентой в контролируемой защитно-восстановительной атмосфере. Данная технология позволяет за один проход формировать десятки высокопрочных герметичных швов без использования химических флюсов, обеспечивая безупречную чистоту и светлый металлический блеск обработанных изделий.

1. Назначение и физический принцип работы высокотемпературных печей пайки

1.1. Назначение оборудования

Высокотемпературные проходные печи пайки предназначены для термического соединения деталей из коррозионностойких нержавеющих сталей, жаропрочных сплавов, конструкционных и углеродистых сталей, меди, латуни и разнородных металлов с применением твёрдых припоев, температура плавления которых превышает 450 °C (на практике рабочие температуры лежат в диапазоне 900–1150 °C, а для алюминиевых сплавов — 590–615 °C).

Помимо пайки, данное оборудование выполняет операции высокотемпературного светлого отжига, снятия внутренних напряжений после механической обработки и спекания порошковых изделий, являясь универсальным термообрабатывающим комплексом непрерывного цикла.

1.2. Физико-химические основы процесса

Процесс высокотемпературной пайки в непрерывной печи базируется на трёх ключевых физико-химических механизмах:

• Термохимическое восстановление оксидных пленок – в рабочее пространство печи (герметичный муфель) непрерывно подаётся сухой высокочистый газ с ультранизкой точкой росы (ниже −40…−60 °C): чистый водород (H₂), диссоциированный аммиак (75% H₂ + 25% N₂) либо смесь азота с водородом. При температурах 900–1150 °C водород мгновенно восстанавливает стойкие оксиды хрома (Cr₂O₃), железа и меди, обнажая ювенильную кристаллическую решетку металла без применения агрессивных химических флюсов.
• Капиллярное затекание припоя – расплавленный припой (медный, никелевый или серебряный) обладает отличной смачивающей способностью по отношению к очищенной металлической поверхности. Под действием поверхностного натяжения и капиллярных сил жидкий металл самопроизвольно затекает в узкие зазоры (оптимально 0,02–0,08 мм), огибая сложные геометрические контуры и образуя монолитный галтельный шов.
• Металлургическое диффузионное сцепление – при технологической выдержке происходит взаимная диффузия атомов припоя и основного металла с образованием промежуточных твёрдых растворов и интерметаллических фаз, благодаря чему прочность паяного шва часто превышает прочность соединяемых базовых элементов.

2. Конструктивные особенности высокотемпературных печей пайки

Современная промышленная линия высокотемпературной пайки представляет собой сложный автоматизированный агрегат тоннельного типа, объединяющий подсистемы подачи, нагрева, газораспределения, охлаждения и интеллектуального управления.

2.1. Автоматизированная система загрузки и непрерывной подачи

Для обеспечения непрерывного серийного производства линия оснащается автоматическими бункерами-накопителями, вибропитателями и наклонными элеваторами (рис. 1). Это позволяет равномерно распределять штучные малогабаритные изделия (втулки, ниппели, муфты, мелкие крепежные и корпусные детали) по полотну сетчатого конвейера с заданной плотностью укладки, минимизируя ручной труд оператора и исключая слипание заготовок.

Рис. 1. Входной участок автоматизированной линии: бункер-накопитель с вибропитателем и наклонным элеватором для непрерывной подачи заготовок на конвейерную сетку печи.

2.2. Защитная пламенная завеса, вытяжные зонты и муфельная секция

На входном и выходном порталах печи смонтированы вытяжные зонты из нержавеющей стали с герметичными инспекционными дверцами и вертикальными дымовыми каналами (рис. 2). Непосредственно в проёме окна горит регулируемая газовая пламенная завеса, сжигающая выходящие горючие газы (водород) и создающая непреодолимый газодинамический барьер для атмосферного воздуха. Это исключает взрывоопасные ситуации и попадание кислорода в рабочий объем.

Внутри печи установлен жаропрочный муфель из высоколегированной никель-хромовой стали. Для компенсации огромных температурных расширений стенкам муфеля придается гофрированный профиль, что предотвращает провисание, коробление и усталостное растрескивание металла при многолетней эксплуатации.

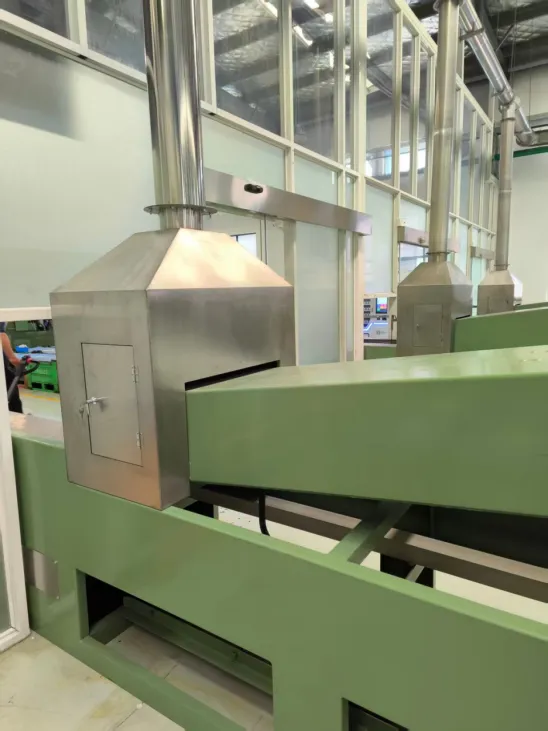

Рис. 2. Вытяжной вентиляционный зонт из нержавеющей стали с сервисным люком и смотровым окном над порталом входа в муфельную зону высокотемпературной печи.

2.3. Интеллектуальная система автоматического управления (АСУ ТП)

Управление высокотемпературной печью осуществляется из централизованного шкафа управления (рис. 3). На лицевой панели установлены многозонные прецизионные микропроцессорные ПИД-регуляторы температуры (с точностью поддержания режима до ±1 °C), сенсорный графический интерфейс оператора (HMI), светозвуковая сигнальная колонна и органы аварийного отключения.

Система реализует автоматический контроль давления и расхода защитного газа, непрерывный мониторинг точки росы и остаточного кислорода, архивирование параметров термических циклов и поддержку библиотеки технологических рецептов для быстрой переналадки линии на выпуск новой номенклатуры изделий.

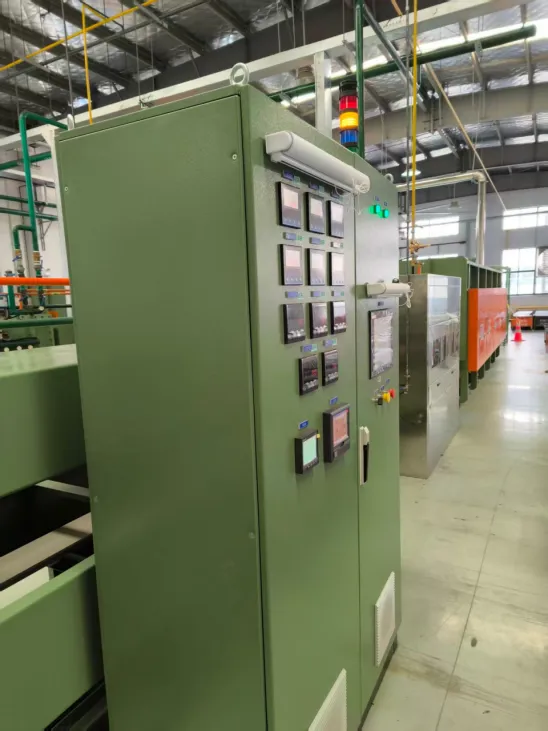

Рис. 3. Шкаф микропроцессорного управления высокотемпературной печью: многозонные цифровые термоконтроллеры, сенсорная панель HMI и многоуровневая система технологических блокировок.

2.4. Система многостадийного регулируемого охлаждения

Охлаждающая часть печи представляет собой секционный водоохлаждаемый тоннель с водяными рубашками («рубашка охлаждения второй ступени»), оснащенный развитой трубопроводной обвязкой (рис. 4). Контролируемый градиент снижения температуры предотвращает термический шок, возникновение остаточных внутренних напряжений и деформацию тонкостенных элементов сборочных узлов.

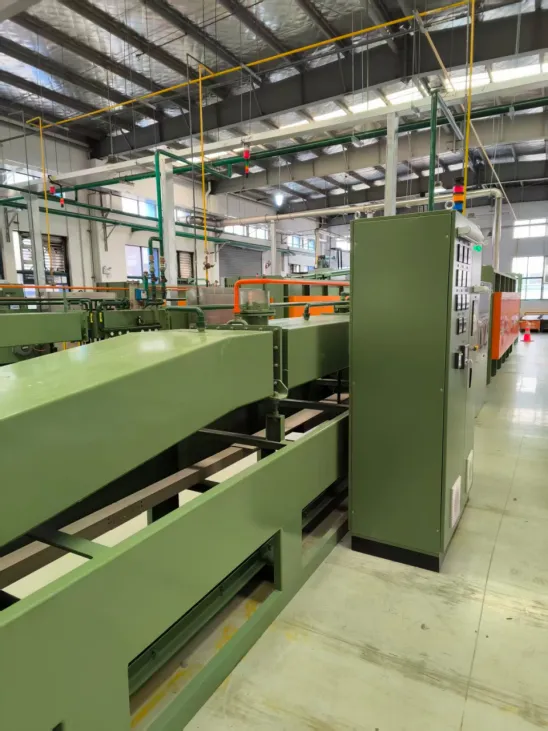

Рис. 4. Продольный вид тоннеля непрерывной печи: многоступенчатая водоохлаждаемая зона с трубопроводами подачи охлаждающей воды и технологических защитных газов.

3. Технологические возможности оборудования

Высокотемпературные конвейерные печи обладают исключительной гибкостью и широким спектром технологических возможностей для различных отраслей промышленности:

• Обрабатываемые материалы: – аустенитные (AISI 304, 316, 321), ферритные, мартенситные стали; конструкционные и инструментальные углеродистые стали; медь М1/М2, латуни, бронзы; жаропрочные сплавы на никелевой основе (Inconel, Monel); твердые сплавы (ВК, ТК) со стальными державками.
• Применяемые припои: – припои на медной основе (чистая медь, Cu-P, Cu-Zn) для пайки сталей; припои на никелевой основе (серии BNi) для работы в агрессивных и высокотемпературных средах; серебряные припои (серии BAg) для прецизионных узлов; кремнистые алюминиевые припои (Al-Si).
• Формы закладки припоя: – паяльная фольга, калиброванные кольца, штампованные прокладки, а также дозируемые пасты на связующем, наносимые автоматическими дозаторами.
• Широкий диапазон габаритов: – от миниатюрных втулок диаметром несколько миллиметров до массивных многотрубных теплообменных блоков и топливных коллекторов длиной более 1,5 метров.

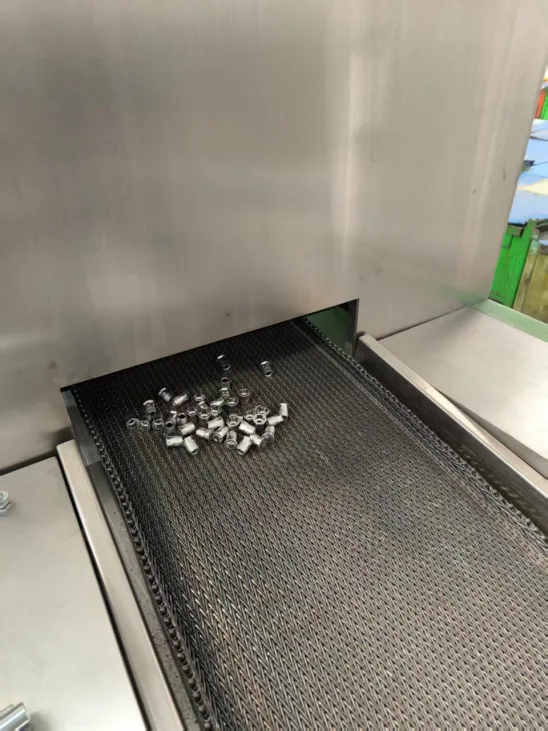

Рис. 5. Выходной участок сетчатого конвейера: выгрузка партии прецизионных резьбовых втулок и штуцеров после высокотемпературной пайки. Изделия имеют идеально светлую, зеркальную поверхность.

4. Ключевые преимущества высокотемпературной пайки в конвейерных печах

В сравнении с локальными методами пайки (индукционной, пламенной) и ручной дуговой сваркой, конвейерная пайка в защитной атмосфере обладает решающими конкурентными преимуществами:

5. Основные области применения

Технология высокотемпературной пайки в непрерывных печах является стандартом в наиболее ответственных секторах мирового промышленного производства:

• Автомобильная промышленность: – топливные рампы распределенного и непосредственного впрыска бензина (GDI) и дизеля (Common Rail); охладители системы рециркуляции газов (EGR); масляные радиаторы; трубки гидроусилителя руля, тормозные фитинги и датчики кислорода.
• Холодильная техника и кондиционирование: – ресиверы хладагента, отделители жидкости, распределительные пауки и гребёнки, патрубки реверсивных клапанов, паяные пластинчатые теплообменники фреоновых контуров.
• Теплоэнергетика и коммунальное хозяйство: – пластинчатые паяные теплообменники (ППТО) для систем горячего водоснабжения и отопления; трубчатые электронагревательные элементы (ТЭН); теплообменные модули котлов.
• Авиация, космос и приборостроение: – тонкостенные трубопроводные системы гидравлики, датчики давления, термопарные чехлы, корпуса микроэлектронных приборов, герметичные металлостеклянные и металлокерамические изоляторы.
• Инструментальное и метизное производство: – твердосплавный режущий и буровой инструмент (пайка пластин ВК/ТК к стальным корпусам фрез, резцов, буров), дисковые пилы, прецизионные метизы и резьбовые соединители.

6. Комплексные решения и оборудование компании Xi’an Aojie

Компания  (полное наименование —  Xi’an Aojie High-Tech Co., Ltd.) — признанный лидер и флагман китайского термического машиностроения с более чем 20-летним опытом исследований, проектирования и серийного производства печей для пайки в защитных атмосферах.

Именно конструкторы завода разработали и внедрили первую в КНР промышленную конвейерную печь для высокотемпературной пайки нержавеющей стали, полностью заменившую дорогие европейские и американские аналоги. Сегодня завод  занимает доминирующее положение на рынке:

• Свыше 2000 высокотемпературных печей и непрерывных линий пайки успешно работают на предприятиях по всему миру;
• Более 95 % китайского рынка оборудования для пайки автомобильных топливных рамп из нержавеющей стали принадлежит компании ;
• До 80 % мирового производства ресиверов компрессоров кондиционеров выпускается на печах марки ;
• Доверие мировых лидеров: – оборудование  эксплуатируется на заводах глобальных лидеров: Bosch (United Automotive Electronic Systems), Delphi, Toyota, Volkswagen, Modine, Panasonic, Gree, Midea, Sanhua;
• Широкий экспорт: – поставки термических комплексов в Россию, Германию, Венгрию, Польшу, Мексику, Японию, Республику Корея, Индию, Турцию и другие страны.

Печи 奥杰 отличаются уникальной запатентованной технологией термически стабильного гофрированного муфеля, инновационными наноструктурированными карбидокремниевыми опорами, прецизионными системами рекуперации тепла и энергосберегающими газовыми горелками/электронагревателями, обеспечивающими непревзойденную окупаемость инвестиций.
