Основные отраслевые применения промышленных печей пайки в России: технологии, преимущества и решения компании Xi’an Aojie

Современный промышленный комплекс России переживает масштабную технологическую модернизацию, сопровождающуюся углублением локализации компонентов, замещением импортных сборочных единиц и переходом на энергоэффективные методы серийного производства. В секторах автомобилестроения, климатической и холодильной техники, железнодорожного машиностроения, энергетического и теплотехнического оборудования первостепенное значение приобретает создание прочных, вибростойких и абсолютно герметичных неразъёмных соединений тонкостенных металлов.

Традиционная дуговая или контактная сварка в условиях крупносерийного выпуска тонкостенных узлов (трубопроводов, ресиверов, коллекторов, теплообменных секций) часто приводит к возникновению термических деформаций, окислению поверхностей и требует затратных ручных операций по зачистке и контролю каждого отдельного стыка. Наиболее эффективной и высокопроизводительной альтернативой является технология высокотемпературной пайки в непрерывных конвейерных печах с контролируемой защитно-восстановительной атмосферой.

1. Ключевые отрасли применения печей пайки в промышленности России

Проходные конвейерные печи с сетчатой лентой доказали свою незаменимость на российских предприятиях при изготовлении ответственных узлов из нержавеющей стали, меди, латуни и алюминиевых сплавов.

1.1. Автомобилестроение, производство коммерческой и сельскохозяйственной техники

На заводах легкового и грузового автопрома (включая конвейеры КАМАЗ, ГАЗ, Урал, УАЗ, а также предприятия сельхозмашиностроения, такие как Ростсельмаш) конвейерные печи пайки применяются для изготовления следующих критических узлов:

• Топливные распределительные рампы (Common Rail и GDI) – паяные узлы из нержавеющей стали, работающие под давлением до 200–350 бар и выдерживающие жесткие циклы гидроударов;
• Охладители системы рециркуляции газов (EGR) – высоконагруженные теплообменные аппараты, подверженные воздействию агрессивных отработавших газов и высоких температур;
• Пластинчатые и трубчатые масляные радиаторы для охлаждения трансмиссионного и моторного масел коммерческих автомобилей и тракторов;

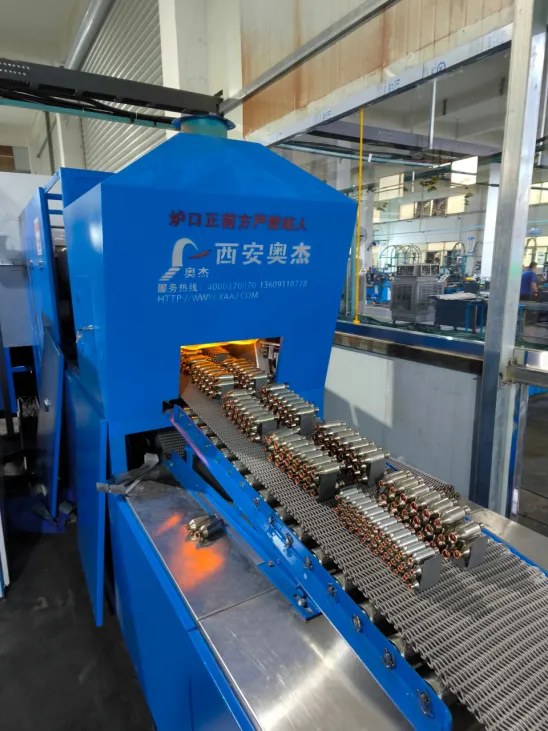

• Прецизионные штуцеры, фланцы и распределительные трубки тормозных систем, гидроусилителей руля и топливопроводов высокого давленияРис. 1. Непрерывная конвейерная печь пайки производства компании «Xi’an Aojie: автоматизированная подача партии цилиндрических ресиверов и фильтров-осушителей с паяными медными трубками.

  1.2. Холодильное оборудование, климатическая техника и тепловые насосы

  Российский рынок промышленного и бытового холода активно наращивает выпуск собственных сборочных узлов. Конвейерные печи используются для пайки:

  • Ресиверов, отделителей жидкости и фильтров-осушителей хладагента для компрессорно-конденсаторных агрегатов и систем кондиционирования;
  • Многотрубных распределительных гребёнок и пауков испарителей, а также патрубков реверсивных четырёхходовых клапанов тепловых насосов;
  • Трубчатых змеевиков и коллекторов в единые неразъёмные блоки (пайка медь–медь, медь–сталь, медь–латунь).

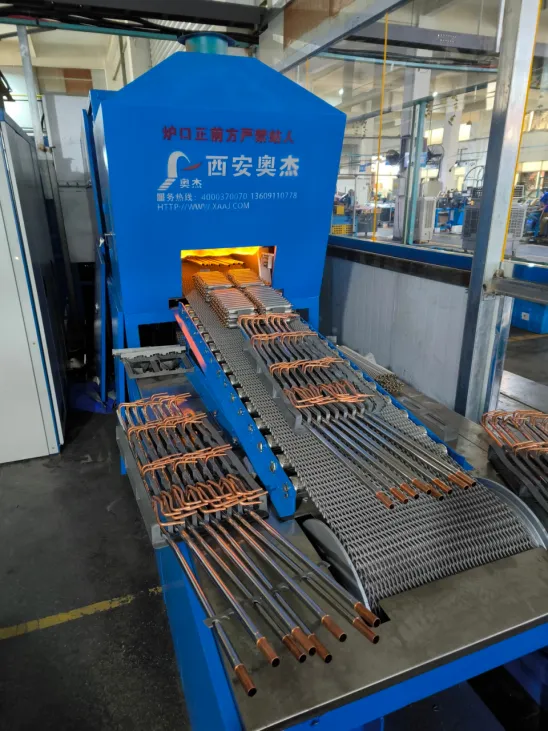

Рис. 2. Загрузка сложных распределительных теплообменных гребёнок и изогнутых медных змеевиков в высокотемпературную зону печи пайки компании Xi’an Aojie

1.3. Энергетика, теплотехника и водогрейное оборудование

В энергетическом машиностроении и секторе теплоснабжения оборудование непрерывной пайки востребовано для:

• Пластинчатых паяных теплообменников (ППТО) для систем отопления, горячего водоснабжения и технологических теплообменных контуров (пайка нержавеющих пластин медным или никелевым припоем);
• Трубчатых электронагревателей (ТЭН) и теплообменных модулей для промышленных котлов, бойлеров и проточных нагревателей;
• Высокотемпературных газовых теплообменников в установках распределённой энергетики и водородной инфраструктуры.

1.4. Железнодорожный транспорт и тяжёлое машиностроение

Предприятия транспортного машиностроения (в структуре ТМХ, Синара-Транспортные Машины) используют технологию для пайки охлаждающих секций дизелей тепловозов, теплообменников тяговых преобразователей электровозов, а также прецизионных трубопроводов тормозных и пневматических систем подвижного состава.

1.5. Авиастроение, судостроение и приборостроение

Пайка тонкостенных трубопроводов бортовых гидравлических и топливных систем, защитных гильз термопар, датчиков давления и чувствительных элементов контрольно-измерительной аппаратуры, где требуются минимальный вес, отсутствие пористости и абсолютная стабильность геометрических параметров.

2. Технологические особенности и принципы процесса непрерывной пайки

Основу оборудования составляет тоннельная проходная печь, через которую изделия непрерывно перемещаются на сетчатой конвейерной ленте из жаропрочного никелевого сплава. Процесс разбит на строго выверенные по температуре и времени функциональные зоны:

• Входная зона с защитной пламенной завесой с непрерывным сжиганием выходящего защитного газа, надежно предотвращающая проникновение атмосферного кислорода в рабочий муфель;
• Зона предварительного нагрева и деоилирования: плавный нагрев с испарением органических связующих технологических паст и активацией поверхности металла;
• Зона восстановления в контролируемой атмосфере: высокочистый сухой водород (H₂) или диссоциированный аммиак (75% H₂ + 25% N₂) восстанавливает поверхностные оксиды хрома, железа и меди при температуре свыше 900–1050 °C без применения химических флюсов;
• Высокотемпературная зона пайки: выдержка при температуре ликвидуса припоя (для меди ~1083–1120 °C, для никелевых припоев ~1020–1180 °C, для алюминия ~590–615 °C). Под действием капиллярных сил расплавленный припой затекает в зазоры 0,02–0,08 мм, образуя сплошной диффузионный шов;
• Многоступенчатая система охлаждения: секционное охлаждение (включая рубашки водяного охлаждения второй ступени), предотвращающее термический шок, внутренние напряжения и деформацию тонкостенных элементов с выгрузкой деталей при температуре ниже 80–100 °C.

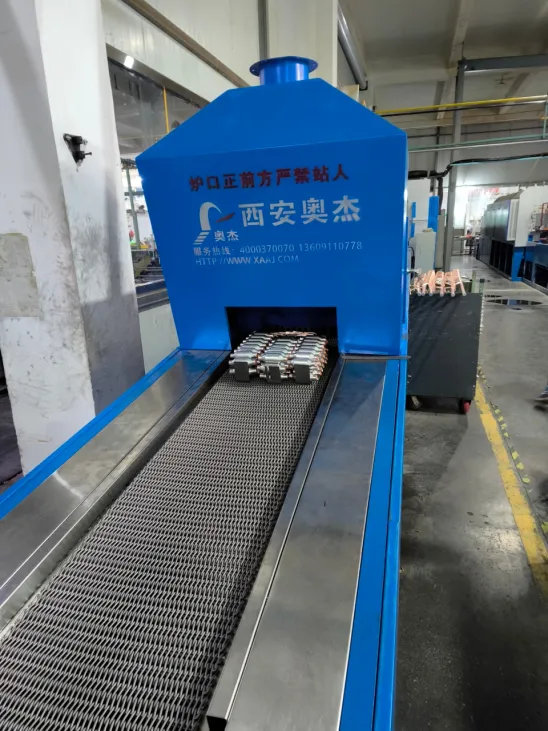

Рис. 3. Фронтальный вид входного портала конвейерной печи (Xi’an Aojie. Сверху виден вытяжной зонт и система безопасности. На корпусе нанесена заводская маркировка производителя и номер сервисной линии поддержки.

3. Преимущества применения непрерывных печей пайки

В сравнении с ручной газопламенной пайкой, индукционной пайкой и традиционной сваркой, проходные печи с защитной атмосферой обеспечивают фундаментальные производственные преимущества:

Рис. 4. Прецизионные распределительные медные гребёнки с несколькими десятками капиллярных стыков после прохождения через конвейерную печь пайки  Швы абсолютно герметичны, поверхность чистая и светлая, окалина полностью отсутствует.

4. Критерии выбора печи пайки для промышленного предприятия

Для достижения максимальной окупаемости и стабильного качества оборудования при заказе проходной печи пайки техническим специалистам предприятия рекомендуется учитывать следующие параметры:

• Габариты и масса изделий – определяют полезную ширину конвейерной ленты, высоту рабочего окна муфеля и допустимую удельную нагрузку на погонный метр сетки;
• Тип соединяемых металлов и марка припоя – нержавеющая сталь, медь, латунь или алюминий определяют рабочую температуру (от 600 до 1150 °C), конструкцию муфеля и тип защитного газа (азот, водород, диссоциированный аммиак);
• Требуемая сменная и годовая производительность – рассчитывается требуемая скорость движения сетки, протяженность зоны нагрева и общая длина печного агрегата;
• Источник энергоснабжения – электрический (нагреватели из жаропрочных сплавов или карбида кремния) либо газовый (радиационные трубы с рекуперативными горелками) в зависимости от тарифов и инфраструктуры завода;
• Уровень автоматизации и безопасности – наличие независимых зон регулирования температуры, контроль точки росы защитного газа, датчики кислорода, автоматический поджиг пламенных завес и система архивирования технологических рецептов.

5. Решения и оборудование компании 奥杰公司 (Xi’an Aojie)

Компания 奥杰公司 (полное официальное наименование — 西安奥杰超钎制造科技股份有限公司 / Xi’an Aojie High-Tech Co., Ltd.) является ведущим производителем и технологическим лидером в области разработки и серийного выпуска непрерывных конвейерных печей пайки в защитной атмосфере.

Именно инженеры завода 奥杰 разработали первую в Китае промышленную конвейерную печь для пайки нержавеющей стали в защитной среде, успешно заменив дорогостоящие западные аналоги. На сегодняшний день оборудование компании занимает лидирующие позиции:

• Более 2000 промышленных печей и линий пайки поставлено заказчикам по всему миру;
• Свыше 95 % рынка печей для пайки автомобильных топливных рамп из нержавеющей стали в Китае произведено заводом 奥杰;
• Более 70 % рынка оборудования для пайки климатической техники и до 80 % мирового производства ресиверов кондиционеров выпускается на печах 奥杰;
• Международное признание – поставки оборудования ведущим глобальным концернам и их локальным заводам: Bosch, Delphi, Toyota, Volkswagen, Modine, Panasonic, Gree, Midea, Sanhua;
• Широкая география экспорта – экспорт печей в Россию, Германию, Польшу, Венгрию, Мексику, Японию, Республику Корея, Индию и другие индустриальные страны.

Запатентованная технология гофрированного муфеля печей 奥杰 исключает термические деформации при циклических нагревах и существенно продлевает межремонтный ресурс. Прецизионная система газораспределения снижает удельный расход защитного газа на 20–30 % по сравнению со стандартными аналогами.
